คำถาม :: Dipole (ไดโพล) กับ Folded Dipole (โฟลเด็ดไดโพล) มันต่างกันอย่างไร
คำตอบ :: ได (Di) แปลว่า 2 ส่วน โพล (Pole) แปลว่าขั้ว สายอากาศ 2 ขั้ว เป็นสายอากาศพื้นฐานที่ทำได้ง่ายที่สุด
รูปที่ 1 สายอากาศไดโพล (Dipole Antenna)
ต่อมาก็ดัดแปลงมันนิดหน่อยเอาโลหะอีกเส้นมาวางขนานแล้วเชื่อมหัวท้ายเพื่อบีบรูปแบบการแพร่กระจายคลื่นของมันให้แบนลง ทำให้ได้อัตราการขยายที่สูงขึ้นรูปร่างของมันก็จะเหมือนกับการต่อความยาวของสายอากาศไดโพลแล้วพับลงมา (รูปที่ 2) คำว่าโพลเด็ด Folded แปลว่าพับแล้ว พวกที่เป็นห่วง ๆ นั่นแหละ โพลเด็ดไดโพล ยังป้อนสัญญาณวิทยุตรงกลางต้นอยู่
และถ้ามีการดัดแปลงให้ป้อนสัญญาณเข้าที่ปลายสายอากาศแบบไดโพล ซึ่งสามารถบีบรูปแบบการแพร่กระจายคลื่นให้แบนได้มากขึ้น ได้อัตราการขยายมากขึ้น แต่ค่า SWR ก็สูงขึ้นด้วย จึงมีการทำตัวปรับค่า SWR เป็นรูปตัว U เอาขาข้างหนึ่งต่อกับสายอากาศไดโพล กลายเป็นรูปตัว J เรียกว่าเจโพล (รูปที่ 3)

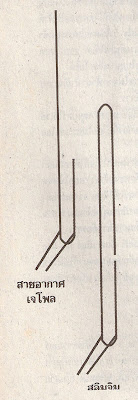

ดัดแปลงเจ้า J ต่ออีกหน่อย วางโลหะอีกเส้นให้ขนานกันคล้าย ๆ โพลเด็ดไดโพล เรียกว่า J intigrated match หรือ JIM เป็น JIM เพรียว ๆ เลยเรียกว่า สลิมจิม (รูปที่4) คนที่ออกแบบ สลิมจิมชื่อ F.C. Judd
